應用案例

沭陽110kV變電站地埋電纜外破監測

 使用單位為國家電網沭陽供電局有限公司輸電管理所。監測線路為110kV長工線,全長3.5km,為直接地埋的光電復合纜。其中從1.5km~2.7km的蕭山路沿線正處于路面拓寬施工狀態,存在重型施工車輛、沖擊鉆鉆孔、人工挖掘等外力破壞隱患。設備于2019719日下午安裝調試完成,16時許設備開始運行,至今運行狀態良好。

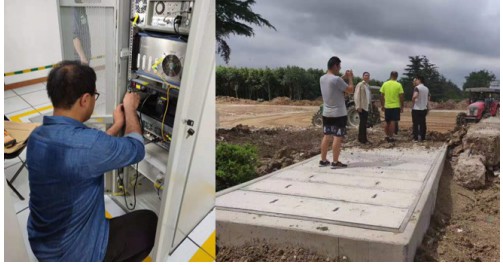

圖 2  沭陽110kV變電站地埋電纜外破監測

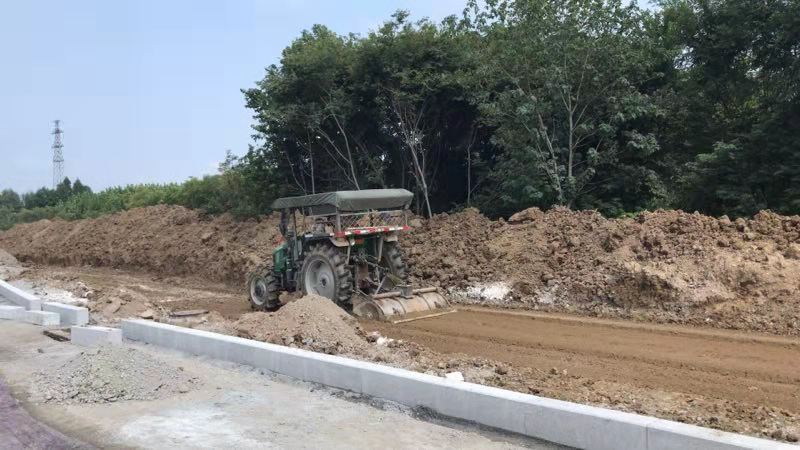

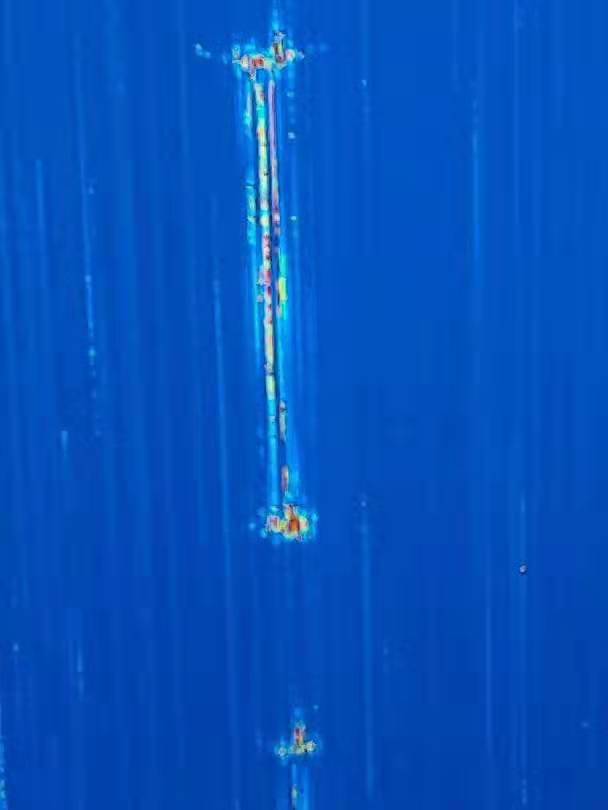

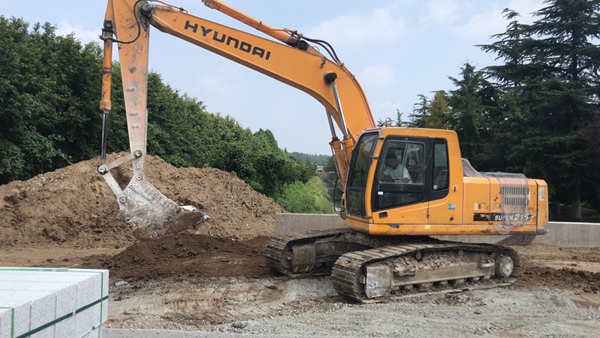

設備安裝當日16時43分至18時55分,系統累計提示2、3、4級預警共計15次。預警位置距離變電站2.42.6km,顯示為大范圍持續振動,振動頻率5Hz~20Hz,垂直距離5.5~12.5米。如圖14所示,判定為:大型機械對線纜管的持續近施工。通知相關人員趕赴現場,發現有包括鋪路機、挖掘機、壓路機等在內的多臺重型機械正在距離線纜10m范圍內進行路面開挖與復填作業。

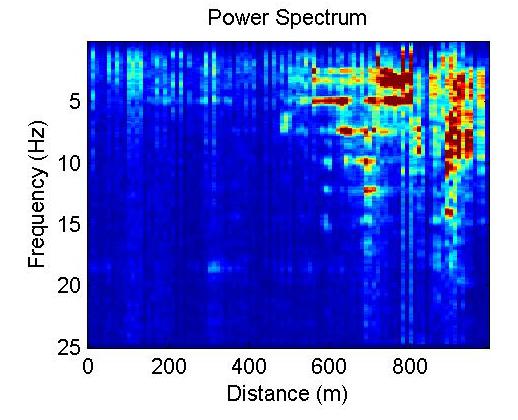

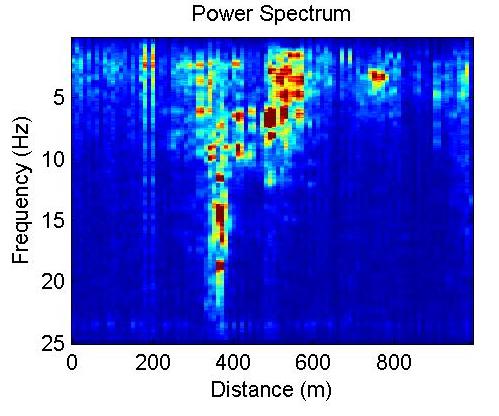

 圖片5.jpg 圖片6.jpg

3  沭陽110kV變電站地埋電纜周邊重型機械抵近施工事件

8月7日上午10時06分,系統提示1預警多次。預警位置距離變電站2.4km,顯示為大范圍持續振動,振動頻率15Hz。

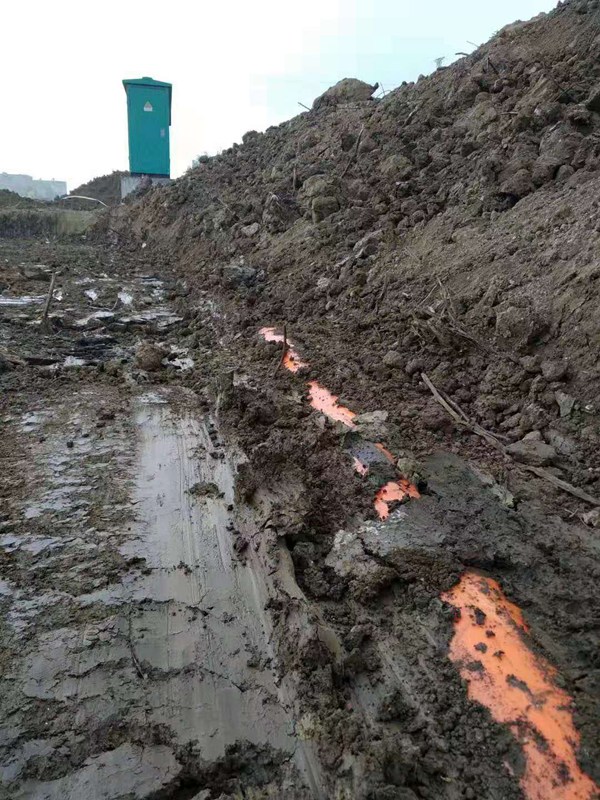

4  沭陽110kV變電站地埋電纜受外破影響暴露

如圖4所示,判定為:大型機械對線纜直接作業。通知相關人員趕赴現場,發現有重型機械正在進行污水溝挖掘作業,鏟斗直接作用于管道,且已徹底暴露地埋管道。



系統特點

無需停電安裝、無需沿線巡視、無需專人蹲守、無需盯監控屏

具備監測數據存儲能力(30天以上);

能展示電纜線路通道的外破運維GIS地圖;

具備電纜線路通道的外破信息的即時展示;

具備電纜線路通道的外破預警推送功能;

支持外破監測系統數據導出。

系統支持遠程更新、配置與調試

通信具備遠程通信接口,網絡接口,同時可接入光纖傳輸單元以及局域網數據傳輸方式



技術指標

傳感光纖數量要求:每個電纜通道1芯

傳感光纖模式要求:單模光纖

光纖接口:FC/APC

工作電源:AC220V/ 50HZ

功耗:<150W

單路監測距離:40km

監測線路數量:4

空間分辨率:10~50m

定位偏差:<50m

垂直振動感測距離(中型拖拉機底盤)>35m

響應時間:<5s

事件識別類型:人工挖掘、風鎬等小型作業機械、夯機等大型作業機械

數據文件格式:CSV格式

數據訪問方式:B/S或C/S方式

通訊接口:WCDMA/CDMA2000/TD-SCDMA/GPRS/CDMA/SMS等無線通信接口;網絡接口(RJ-45),可接入光纖傳輸單元數據存儲方式:以數據庫或數據文件形式存儲

軟件運行環境:Windows 10
